①概述:
弹性球形钢支座是在原来的抗拉球形制钢支座(KLQZ)和球形钢支座(GQZ)的基础上进行改进的一种新型钢支座,适用于有水平剪切刚度要求的大跨度和特大跨度空间结构的新型支座,可以有效地释放地震能量,减少地震对建筑物的破坏

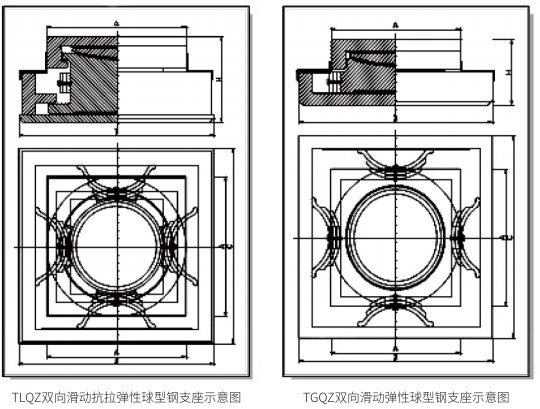

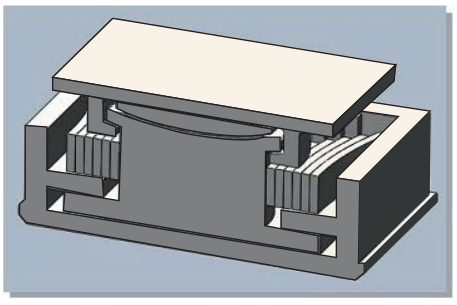

②TLQZ/TGQZ钢支座结构示意图:

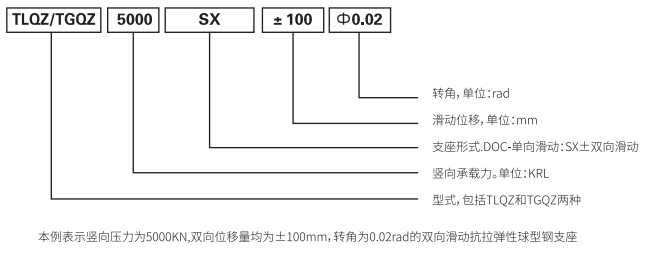

③TLQZ/TGQZ钢支座代号表示方法:
④TLQZ/TGQZ钢支座主要特点:
1.可提供水平刚度,满足上下部结构协同工作的需要
2.具有一定的耗能减震能力
3.承载力高,万向转动,支座本身变形小
4.安装方便,耐久性好
⑤TLQZ/TGQZ钢支座主要技术性能:
1.TLQZ/TGQZ支座(PTEE滑板)竖向承载力从1000KN至30000KN共分为22频
2.设计转角最大可到0.06rad
3.支座水平摩擦系数≤0.03
4.支座正常使用年限100年,适用温度﹣40℃~70℃
5.主要用于上下部结构有变形协调要求大跨空间结构
⑥ TLQZ/TGQZ钢支座主要规格:
1.弹性球形钢支座的弹性元件刚度可以从1KN/mm~10KN/mm
2.加工制造标准参用(桥梁球形支座)(CB/17955﹣2009)
3.安装具体要求参见我公司安佰兴产品适应说明书
